1范圍

　　本標準規定了太陽能電池硅片用石英玻璃擴散管(以下簡稱石英玻璃擴散管)的術語和定義、標記、材料、要求、試驗方法、檢驗規則以及標志、包裝、運輸和貯存。

　　本標準適用于外徑大于等于200mm，長度大于2000mm，用于太陽能電池硅片擴散工藝的透明石英玻璃管。

　　2規范性引用文件

　　下列文件對于本文件的應用是必不可少的。凡是注目期的引用文件，僅所注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。

　　JC/T 181—2011半導體用透明石英玻璃器件

　　JC/T 597—20ll半導體用透明石英玻璃管

　　3術語和定義

　　JC/T 597—2011界定的以及下列術語和定義適用于本文件。

　　3.1

　　端口平面度f(wàn)latness oftnbeend

　　石英玻璃擴散管端口的平整度。

　　3.2

　　端面垂直度perpendicularity oftubeend

　　石英玻璃擴散管端面與軸向的垂直程度。

　　4標記

　　4.1標記方式

　　石英玻璃擴散管按產品名稱、產品規格、生產批號和標準編號的順序標記。

　　4.2標記示例

　　示例：符合JC/T 2066-2011，外徑為330mm，長度為2160mm，生產批號為20091018的太陽能電池硅片用石英玻璃擴散管標記為：

　　5材料

　　石英玻璃擴散管所用透明石英管應符合JC/T 597-2011中對應的T級產品的要求。

　　石英玻璃擴散管所用其他材料應符合JC/T 181-2011及供需雙方商定的要求。

　　6要求

　　6.1規格尺寸及尺寸偏差

　　6.1.1石英玻璃擴散管的規格尺寸由供需雙方商定。

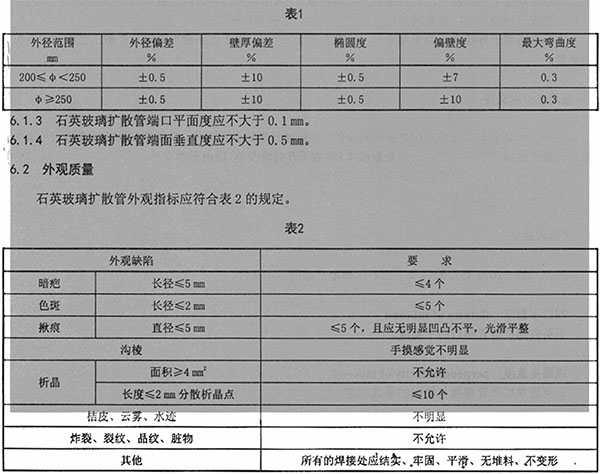

　　6.1.2石英玻璃擴散管的外徑偏差、壁厚偏差、橢圓度、偏壁度及彎曲度應符合表1的規定。

　　6.3應力

　　石莢玻璃擴散管在應力儀中觀察只允許呈現均勻紫紅色

　　7試驗方法

　　7.1規格尺寸及尺寸偏差

　　按JC/T 597—2011中6.1的規定。

　　7.2端口平面度

　　用平面度為0.01m的石英玻璃基準平面緊貼石英玻璃擴散管的端口，用精度為0.01m的塞尺測量基準平面與端口之間的最大間隙處。

　　7.3端面垂直度

　　將石英玻璃擴散管平放于準確度不低于2級的平臺，用規格400mm、精度1級的寬度直角尺一邊緊貼平臺，另一邊輕輕靠近石英玻璃擴散管端面，輕輕轉動石英玻璃擴散管，找出管端面最高點與直角尺之間的最大間隙，用精度為0.01mm的塞尺測量最大間隙處。

　　7.4外觀質量

　　在自然光下，采用目測檢查。缺陷尺寸用精度不低于0.02mm的游標卡尺測量。

　　7.5應力

　　將石英玻璃擴散管平放在干涉色為紫紅色的應力儀視場中，移動或旋轉試樣，使視場中出現亮度最大的干涉色，觀察試樣各部位的顏色。

　　8檢驗規則

　　8.1檢驗項目

　　按第6章的要求。

　　8.2判定規則

　　每支石英玻璃擴散管均需符合第6章的所有要求，若有一項不合格，則判該支產品不合格。

　　9標志、包裝、運輸和貯存

　　9.1標志

　　每支石英玻璃擴散管出廠時應附有產品合格證，合格證上標明產品名稱、規格、生產日期(或生產批號)、標準代號、檢驗員編號、制造廠名或商標。

　　9.2包裝

　　石英玻璃擴散管應在潔凈環境下包裝，包裝應滿足防護、防塵的要求，避免產品的劃傷、破損及污染。單件包裝后如需再集裝時，包裝也應滿足防護、防塵的要求。產品包裝隨箱放入產品合格證及裝箱單。裝箱單應注明數量或重量、裝箱日期等。

　　包裝箱上應有儲運圖示標志，如“玻璃制品”、“小心輕放”、“請勿倒置”、“防潮”等字樣和圖形。

　　9.3運輸

　　在運輸及搬運過程中要注意輕拿輕放，應有防雨措施。

　　9.4貯存

　　產品應貯存在無有害氣體、干燥清潔的室內。
